supercharger
Con un supercargador un motor produce potencia basado en la capacidad de aspirar y quemar la mezcla de aire y combustible.
martes, 14 de diciembre de 2010
Oxido Nitroso
¿CÓMO FUNCIONA EL SISTEMA ?:
Básicamente, inyectado Óxido nitroso en la admisión de aire, enriqueciendo la mezcla , y así aumentando el poder de quemado del combustible , lo que proporciona una ganancia instantánea de la potencia.
¿DÓNDE VA EL ÓXIDO NITROSO ?:
Se encuentra a presión en una bombona, la cual podemos colocar en el sitio del coche que más nos guste, aunque preferiblemente sea el maletero.
¿EN QUE TIPO DE MOTOR SE PUEDE UTILIZAR EL SISTEMA?:
En todos, gasolina y diesel, de poca o mucha cilindrada, con o sin turbo, inyección o carburación, cada motor tiene un Kit determinado.
¿UTILIZAR EL SISTEMA ,ESTROPEARÁ EL MOTOR ?:
Rotundamente NO. siempre que utilicemos la proporción de nitro adecuada para nuestro tipo de motor dependiendo de la cilindrada y potencia que queramos ganar.
¿CUÁNTA POTENCIA PUEDO GANAR ?:
Sin tener que hacerle ninguna preparación extra al motor ,con el Sistema básico NOS ,entre 40 y 70 caballos, tocando un poquito el motor entre 80 y 140 caballos con nuestro SISTEMA de puerto directo y preparándolo algo mas , entre 140 y 250 caballos.
¿CUANTO DURA UNA GARRAFA DE NOS?
En un uso normal de aceleración de entre 4 y 8 segundos , tendremos para utilizarlo entre 25 y 30 veces.
¿QUÉ HACEMOS CUANDO SE ACABE EL NITRO DE NUESTRA BOMBA?
Ir a nuestro distribuidor oficial más cercano y que nos la mande a recargar , en breve la volveremos a tener llena y podremos seguir disfrutando de nuestro sistema, a no ser ,que decidamos tener una de repuesto para mientras se carga la otra, así no perderemos ni un instante sin nuestro sistema preparado.
Preguntas y Respuestas sobre NITRO
¿Qué es el Oxido Nitroso? El Óxido Nitroso es un grupo de compuestos químicos utilizados como combustible en la industria de alto rendimiento, el mismo está básicamente compuesto de 2 partes de nitrógeno y una parte de oxígeno (36% oxígeno por peso). Durante el proceso de combustión en un motor, a más o menos 572° F, el Nitroso se divide liberando oxígeno. Este oxígeno extra provee potencia adicional permitiendo que se queme más combustible. El Nitrógeno hace de amortiguador, o se humedece durante el aumento de presión en los cilindros ayudando a controlar el proceso de combustión.
¿Es el Óxido Nitroso Inflamable?: No. El Nitroso por sí solo no es inflamable. Sin embargo, el oxigeno presente en el Óxido Nitroso hace que el combustible se queme con más rapidez.
¿Cómo Funciona el Sistema ?: Básicamente, inyectado Óxido nitroso en la admisión de aire, enriqueciendo la mezcla , y así aumentando el poder de quemado del combustible , lo que proporciona una ganancia instantánea de la potencia. El Óxido Nitroso está compuesto de dos partes de nitrógeno y una de oxígeno (36% oxígeno por peso). Durante el proceso de combustión en un motor, a más o menos 572° F, el Nitroso se divide liberando oxígeno. Este oxígeno extra provee potencia adicional permitiendo que se queme más combustible. El Nitrógeno hace de amortiguador, o se humedece durante el aumento de presión en los cilindros ayudando a controlar el proceso de combustión. El Nitroso también posee un tremendo efecto inter-enfriador mediante la reducción de las temperaturas de ingestión entre 60°F y 75°F.
¿A que clase de presiones están sujetos los componentes en un Kit de Óxido Nitroso?: La presiones muchas veces exceden los 1.000 psi. Esta es la razón por la cual NOS solo utiliza componentes de alta presión de calidad probados aeronáuticamente tales como líneas de teflón de acero inoxidable a lo largo de todo su sistema.
¿Dónde va el óxido Nitroso ?: Se encuentra a presión en una bombona, la cual podemos colocar en el sitio del coche que más nos guste, aunque preferiblemente sea el maletero. ¿En que tipo de Motor se puede utilizar el Sistema?: En todos, gasolina y diesel, de poca o mucha cilindrada, con o sin turbo, inyección o carburación, cada motor tiene un Kit determinado.
¿Utilizar el Sistema, estropeará el Motor?: Rotundamente NO. siempre que utilicemos la proporción de nitro adecuada para nuestro tipo de motor dependiendo de la cilindrada y potencia que queramos ganar. La clave de esto es escoger el HP correcto para cada aplicación. Un kit que posee la calibración correcta de fábrica normalmente no causará un aumento de deterioro. Debido a que la energía liberada en el cilindro aumenta también, y simultáneamente lo hacen las cargas en los componentes que soportan las mismas. Si el aumento de las cargas sobrepasa la capacidad de los componentes de manejarlas, ocurre un aumento en el nivel de deterioro. Los kits NOS están diseñados para el uso requerido y solo en un estrangulador totalmente abierto. El Nitroso puede ser altamente ventajoso puesto que puede ser utilizado solo cuando se quiere y no todo el tiempo.Todos los kits NOS están diseñados para potencia máxima con confiabilidad para la aplicación utilizada. Esto depende generalmente de la condición y los estados de los componentes del motor. Cualquier modificación de rendimiento llevada a cabo a un motor muy gastado o mal entonado tendrá efectos de deterioro instantáneo, ya que el mismo será sometidos a exigencias superiores a las acostumbradas. Sin embargo, un motor en buenas condiciones, con juntas y anillos bien sellados, deberá estar en condiciones de utilizar nitroso sin experimentar un deterioro anormal. El abuso y frecuencia agresiva es lo que realmente deteriora con rapidez el estado original del motor. La prudencia al utilizar este sistema y un mantenimiento riguroso proporciona larga vida del motor.
¿Cuánta Potencia puedo Ganar?: Sin tener que hacerle ninguna preparación extra al motor, con el Sistema básico NOS ,entre 40 y 70 caballos, tocando un poquito el motor entre 80 y 140 caballos con nuestro SISTEMA de puerto directo y preparándolo algo mas , entre 140 y 250 caballos. Para muchas aplicaciones se puede esperar una mejora desde 1 a 3 segundos completos y de 16 a 24 kms en 400 mts (10 a 15 mph en un cuarto de milla). Factores tales como tamaño del motor, neumáticos, engranajes, etc. Afectarán el resultado final.
¿Cuándo es el mejor momento para utilizar el Oxido Nitroso? Solamente con el estrangulador totalmente abierto (a menos que se esté utilizando un controlador progresivo). Debido al gran aumento de torque, tu obtendrás los mejores resultados, si lo permite la tracción, con una activación temprana. El Nitroso puede aplicarse de manera segura por encima de los 2500 RPM bajo condiciones de full estrangulamiento.
¿Cuáles son algunas de las reglas generales para obtener aún mayores ganancias de caballos (HP)? Generalmente, los pistones de aluminio es una de las mejores modificaciones que se puedan hacer a cualquier vehículo que se incursione profundamente en Tuning. Tiempo de encendido retardado en 4-8 grados (de 1 a 1 ½ grados de retraso por cada 50 Caballos de Fuerza (HP) de aumento). En muchos casos puede que sea necesario una bomba de gasolina con mayor grado de flujo. Puede que se requiera un combustible octanaje alto (100+) del tipo utilizado en carreras como también bujías de 1 o 2 rangos más frías de lo normal con espaciamientos y/o aberturas calibradas de .025 a.030 . Para aumentos de más de 250 HP, puede que sean necesarias otras modificaciones adicionales a las antes mencionadas. Estas modificaciones pueden que incluyan un cigüeñal forjado, barras de conexión, una bomba de gasolina de gran potencia dedicada a alimentar los requerimientos adicionales de combustible del sistema nitroso y un combustible con gravedad específica alta y un octanaje de 110 o más.
¿Puede afectar el Uso de Óxido Nitroso de Alguna manera al Catalizador? No realmente…!!!. El aumento de oxígeno presente en el escape puede más bien aumentar la eficiencia del convertidor. Puesto que el uso de Nitroso está generalmente limitado de 10 a 20 segundos de uso continuo, normalmente no existen efectos considerables. Las temperaturas se mantienen normalmente bien y dentro de los estándares aceptables.
¿Es Posible utilizar Combustible Normal de las estaciones de Servicio? Si tranquilamente..!!. Se recomienda el uso de gasolina de alto octanaje (91 octanos en adelante), sin plomo, o más octanaje para la mayoría de las aplicaciones. Muchos de los sistemas de Óxido Nitroso están diseñados para ser utilizados con gasolina de las estaciones de servicio normales. Sin embargo, cuando se utilizan mayores niveles de compresión o de caballos de fuerza, deberá utilizarse un combustible de carrera de octanaje de 100 o más.
¿Puede Cualquier Persona Instalar un Kit de Nitroso en el Motor? Es posible, pero no es recomendable, aunque los fabricantes de NOS construyen sistemas para casi cualquier aplicación de motor. No obstante, se requiere de mano de obra calificada para instalar tal sistema para mayor seguridad del usuario. La clave está en escoger el kit correcto para la aplicación en cuestión. Por ejemplo; los motores de 4 cilindros normalmente permiten un extra de 40 a 60 caballos. Los motores de 6 cilindros usualmente trabajan muy bien entre 75 y 100 caballos extra, los motores con bloque pequeño V8 (302/350/400cid) normalmente puede aceptar hasta 140 HP extra, y los motores con bloques grandes V8 (127-454) pueden aceptar desde 125 hasta 200 caballos adicionales. Estos rangos sugeridos suministran una confiabilidad máxima para casi todos los motores que utilizan pistones y manivelas de bloque con pocas o ninguna modificación.
¿Cuál es la mejor posición para instalar la bombona de Óxido Nitroso? Las bombonas de Óxido Nitroso NOS vienen con unos tubos de sifón para mantener una recolección de nitroso adecuada, es importante instalar la bombona correctamente. El fabricante recomienda instalar la bombona en un ángulo de 15 grados con la punta de la válvula más arriba que la parte inferior de la bombona. La punta de la válvula de la bombona deberá apuntar a la parte delantera del vehículo y el grifo de la válvula y la etiqueta deberán estar derechas.
¿Cuánto dura el contenido en la Bombona?: En un uso normal de aceleración de entre 4 y 8 segundos, tendremos para utilizarlo entre 25 y 30 veces. Es posible mantener el botón presionado hasta que se vacíe la bombona, lógicamente te puedes preparar para re-hacer el motor de tu cocheo a muy corto plazo. Sin embargo, se recomienda 15 segundos continuos entre cada vez, de forma permitir que el motor recupere su mezcla de gasolina pura antes de otro pinchazo de Óxido Nitroso.
¿Qué Hacemos cuando se acabe el Nitro de Nuestra Bombona? Ir a nuestro distribuidor oficial más cercano y que nos la mande a recargar, en breve la volveremos a tener llena y podremos seguir disfrutando de nuestro sistema, a no ser, que decidamos tener una de repuesto para mientras se carga la otra, así no perderemos ni un instante sin nuestro sistema preparado.
Tres Tipos de Oxido Nitroso. (Información proporcionada por el portal XTREME Tuning)
¿Es el Óxido Nitroso Inflamable?: No. El Nitroso por sí solo no es inflamable. Sin embargo, el oxigeno presente en el Óxido Nitroso hace que el combustible se queme con más rapidez.
¿Cómo Funciona el Sistema ?: Básicamente, inyectado Óxido nitroso en la admisión de aire, enriqueciendo la mezcla , y así aumentando el poder de quemado del combustible , lo que proporciona una ganancia instantánea de la potencia. El Óxido Nitroso está compuesto de dos partes de nitrógeno y una de oxígeno (36% oxígeno por peso). Durante el proceso de combustión en un motor, a más o menos 572° F, el Nitroso se divide liberando oxígeno. Este oxígeno extra provee potencia adicional permitiendo que se queme más combustible. El Nitrógeno hace de amortiguador, o se humedece durante el aumento de presión en los cilindros ayudando a controlar el proceso de combustión. El Nitroso también posee un tremendo efecto inter-enfriador mediante la reducción de las temperaturas de ingestión entre 60°F y 75°F.
¿A que clase de presiones están sujetos los componentes en un Kit de Óxido Nitroso?: La presiones muchas veces exceden los 1.000 psi. Esta es la razón por la cual NOS solo utiliza componentes de alta presión de calidad probados aeronáuticamente tales como líneas de teflón de acero inoxidable a lo largo de todo su sistema.
¿Dónde va el óxido Nitroso ?: Se encuentra a presión en una bombona, la cual podemos colocar en el sitio del coche que más nos guste, aunque preferiblemente sea el maletero. ¿En que tipo de Motor se puede utilizar el Sistema?: En todos, gasolina y diesel, de poca o mucha cilindrada, con o sin turbo, inyección o carburación, cada motor tiene un Kit determinado.
¿Utilizar el Sistema, estropeará el Motor?: Rotundamente NO. siempre que utilicemos la proporción de nitro adecuada para nuestro tipo de motor dependiendo de la cilindrada y potencia que queramos ganar. La clave de esto es escoger el HP correcto para cada aplicación. Un kit que posee la calibración correcta de fábrica normalmente no causará un aumento de deterioro. Debido a que la energía liberada en el cilindro aumenta también, y simultáneamente lo hacen las cargas en los componentes que soportan las mismas. Si el aumento de las cargas sobrepasa la capacidad de los componentes de manejarlas, ocurre un aumento en el nivel de deterioro. Los kits NOS están diseñados para el uso requerido y solo en un estrangulador totalmente abierto. El Nitroso puede ser altamente ventajoso puesto que puede ser utilizado solo cuando se quiere y no todo el tiempo.Todos los kits NOS están diseñados para potencia máxima con confiabilidad para la aplicación utilizada. Esto depende generalmente de la condición y los estados de los componentes del motor. Cualquier modificación de rendimiento llevada a cabo a un motor muy gastado o mal entonado tendrá efectos de deterioro instantáneo, ya que el mismo será sometidos a exigencias superiores a las acostumbradas. Sin embargo, un motor en buenas condiciones, con juntas y anillos bien sellados, deberá estar en condiciones de utilizar nitroso sin experimentar un deterioro anormal. El abuso y frecuencia agresiva es lo que realmente deteriora con rapidez el estado original del motor. La prudencia al utilizar este sistema y un mantenimiento riguroso proporciona larga vida del motor.
¿Cuánta Potencia puedo Ganar?: Sin tener que hacerle ninguna preparación extra al motor, con el Sistema básico NOS ,entre 40 y 70 caballos, tocando un poquito el motor entre 80 y 140 caballos con nuestro SISTEMA de puerto directo y preparándolo algo mas , entre 140 y 250 caballos. Para muchas aplicaciones se puede esperar una mejora desde 1 a 3 segundos completos y de 16 a 24 kms en 400 mts (10 a 15 mph en un cuarto de milla). Factores tales como tamaño del motor, neumáticos, engranajes, etc. Afectarán el resultado final.
¿Cuándo es el mejor momento para utilizar el Oxido Nitroso? Solamente con el estrangulador totalmente abierto (a menos que se esté utilizando un controlador progresivo). Debido al gran aumento de torque, tu obtendrás los mejores resultados, si lo permite la tracción, con una activación temprana. El Nitroso puede aplicarse de manera segura por encima de los 2500 RPM bajo condiciones de full estrangulamiento.
¿Cuáles son algunas de las reglas generales para obtener aún mayores ganancias de caballos (HP)? Generalmente, los pistones de aluminio es una de las mejores modificaciones que se puedan hacer a cualquier vehículo que se incursione profundamente en Tuning. Tiempo de encendido retardado en 4-8 grados (de 1 a 1 ½ grados de retraso por cada 50 Caballos de Fuerza (HP) de aumento). En muchos casos puede que sea necesario una bomba de gasolina con mayor grado de flujo. Puede que se requiera un combustible octanaje alto (100+) del tipo utilizado en carreras como también bujías de 1 o 2 rangos más frías de lo normal con espaciamientos y/o aberturas calibradas de .025 a.030 . Para aumentos de más de 250 HP, puede que sean necesarias otras modificaciones adicionales a las antes mencionadas. Estas modificaciones pueden que incluyan un cigüeñal forjado, barras de conexión, una bomba de gasolina de gran potencia dedicada a alimentar los requerimientos adicionales de combustible del sistema nitroso y un combustible con gravedad específica alta y un octanaje de 110 o más.
¿Puede afectar el Uso de Óxido Nitroso de Alguna manera al Catalizador? No realmente…!!!. El aumento de oxígeno presente en el escape puede más bien aumentar la eficiencia del convertidor. Puesto que el uso de Nitroso está generalmente limitado de 10 a 20 segundos de uso continuo, normalmente no existen efectos considerables. Las temperaturas se mantienen normalmente bien y dentro de los estándares aceptables.
¿Es Posible utilizar Combustible Normal de las estaciones de Servicio? Si tranquilamente..!!. Se recomienda el uso de gasolina de alto octanaje (91 octanos en adelante), sin plomo, o más octanaje para la mayoría de las aplicaciones. Muchos de los sistemas de Óxido Nitroso están diseñados para ser utilizados con gasolina de las estaciones de servicio normales. Sin embargo, cuando se utilizan mayores niveles de compresión o de caballos de fuerza, deberá utilizarse un combustible de carrera de octanaje de 100 o más.
¿Puede Cualquier Persona Instalar un Kit de Nitroso en el Motor? Es posible, pero no es recomendable, aunque los fabricantes de NOS construyen sistemas para casi cualquier aplicación de motor. No obstante, se requiere de mano de obra calificada para instalar tal sistema para mayor seguridad del usuario. La clave está en escoger el kit correcto para la aplicación en cuestión. Por ejemplo; los motores de 4 cilindros normalmente permiten un extra de 40 a 60 caballos. Los motores de 6 cilindros usualmente trabajan muy bien entre 75 y 100 caballos extra, los motores con bloque pequeño V8 (302/350/400cid) normalmente puede aceptar hasta 140 HP extra, y los motores con bloques grandes V8 (127-454) pueden aceptar desde 125 hasta 200 caballos adicionales. Estos rangos sugeridos suministran una confiabilidad máxima para casi todos los motores que utilizan pistones y manivelas de bloque con pocas o ninguna modificación.
¿Cuál es la mejor posición para instalar la bombona de Óxido Nitroso? Las bombonas de Óxido Nitroso NOS vienen con unos tubos de sifón para mantener una recolección de nitroso adecuada, es importante instalar la bombona correctamente. El fabricante recomienda instalar la bombona en un ángulo de 15 grados con la punta de la válvula más arriba que la parte inferior de la bombona. La punta de la válvula de la bombona deberá apuntar a la parte delantera del vehículo y el grifo de la válvula y la etiqueta deberán estar derechas.
¿Cuánto dura el contenido en la Bombona?: En un uso normal de aceleración de entre 4 y 8 segundos, tendremos para utilizarlo entre 25 y 30 veces. Es posible mantener el botón presionado hasta que se vacíe la bombona, lógicamente te puedes preparar para re-hacer el motor de tu cocheo a muy corto plazo. Sin embargo, se recomienda 15 segundos continuos entre cada vez, de forma permitir que el motor recupere su mezcla de gasolina pura antes de otro pinchazo de Óxido Nitroso.
¿Qué Hacemos cuando se acabe el Nitro de Nuestra Bombona? Ir a nuestro distribuidor oficial más cercano y que nos la mande a recargar, en breve la volveremos a tener llena y podremos seguir disfrutando de nuestro sistema, a no ser, que decidamos tener una de repuesto para mientras se carga la otra, así no perderemos ni un instante sin nuestro sistema preparado.
Tres Tipos de Oxido Nitroso. (Información proporcionada por el portal XTREME Tuning)
Sistema Seco Un Sistema Nitroso Seco significa simplemente que el combustible requerido para obtener potencia adicional se introducirá nitroso a través de los inyectores de combustible (recuerda, el combustible suministra potencia, el nitroso simplemente le permite quemar más del mismo). Esto mantiene la entrada superior libre de combustible. La compañía pionera haciendo estos sistemas NOS logra esto mediante dos métodos. El primero es incrementar la presión a los inyectores aplicando presión nitrosa al ensamblaje solenoide al activarse el sistema. Esto permite un aumento en el flujo de combustible parecido a cuando aumentamos la presión de la manguera de un jardín de ½ a una completa. El segundo método de enviar el combustible necesario es aumentando el tiempo en que se mantiene encendido el inyector. Esto se logra cambiando lo que el computador de vehículo registra, básicamente programando el computador para que suministre el combustible adicional requerido. En cualquiera de los dos casos, una vez que el combustible ha sido añadido puede introducirse el nitroso para quemar el combustible sobrante generando así potencia adicional.
Sistema húmedo Este tipo de kit Húmedo incluye sistemas de carburador de válvula mariposa y añaden nitroso al combustible al mismo tiempo y lugar (normalmente 3-4 delante del estrangulador en las aplicaciones de inyección directa o justo debajo del carburador como en los sistemas de válvula mariposa). Este tipo de sistema hará que la entrada superior se humedezca de combustible. Estos sistemas son más recomendados en entradas diseñadas para flujo húmedo y aplicaciones turbo / sobrecarga. La razón de esto es el hecho de que el combustible fluye de manera diferente al aire o Nitroso. Esta diferencia en las características de flujo puede causar problemas en la distribución y, en algunos casos, fallas en la entrada de aire al motor. Las entradas diseñadas para flujo húmedo (como para los carburadores) causan una menor separación del Nitroso / aire y el combustible. Debido a que las entradas de combustible modernas están diseñadas solo para flujo de aire, tienen torques más ajustados y como resultado un diseño más compacto. Por lo tanto, generalmente no son buenos candidatos para sistemas nitrosos de flujo húmedo.
Sistema directo Sistema de Puerto Directo. El sistema de puerto directo introduce el nitroso y los combustibles directamente en cada puerto de entrada del motor. Este sistema generalmente añadirá el nitroso y el combustible juntos a través de una manguera conocida como manguera tipo Fogger. La manguera Fogger mezcla y mide el nitroso y el combustible vertido en cada cilindro. Este es el sistema más potente que existe y uno de los más exactos. Esto se debe a la colocación de una manguera en cada corredor, como también a la posibilidad de utilizar más válvulas solenoides y de mayor capacidad. Un sistema de Puerto Directo estará compuesto de un bloque de distribución y un ensamblaje solenoide, el cual distribuye el nitroso y el combustible a las mangueras mediante tubos. Debido a que cada cilindro posee una manguera y pasador específico (ambos nitroso y combustible), se hace posible controlar la relación del nitroso y el combustible de un cilindro sin cambiar el de los otros cilindros. Estos sistemas también son uno de los más complicados en lo que se refiere a su instalación, debido a que la entrada debe ser perforada y controlada. Adicionalmente, las tuberías deberán estar diseñadas para limpiar cualquier obstrucción existente. Debido a esto y la gran potencia de estos sistemas, son casi siempre utilizados en carros de carrera construidos para soportar la carga de tales niveles de caballos de fuerza.
lunes, 13 de diciembre de 2010

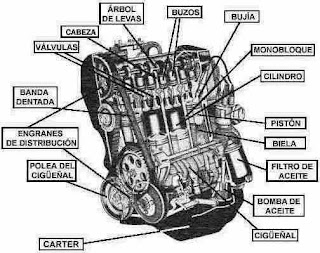

Partes de un motor
Por: www.areatecnologia.com
Anota estas preguntas, y según lo vas viendo, las vas contestando: 1ª) Define las 3 partes fundamentales de un motor 2ª) ¿Qué es la junta de culata? 3ª) ¿De qué dos formas lubrica el aceite del carter el motor? 4ª) ¿Para qué se utiliza el filtro del aceite? 5ª) Nombra, por lo menos, 3 formas diferentes de colocar los cilindros en un motor. 6ª) Explica que son los pistones, los segmentos y los cilindros 7ª) ¿A qué se le llama la cilindrada de un motor? 8ª) ¿Para qué sirve el carburador?. ¿Y el filtro del aire? 9ª) ¿Por qué se usan los inyectores en lugar del carburador? 10ª) ¿Qué misión tiene la bomba de gasolina? 11ª) ¿Qué hacen las levas del árbol de levas? 12ª) Para qué sirven las bujías, y quien les manda la corriente para producir la chispa. 13ª) ¿Qué misión tiene el motor de arranque?
LOS 3 PARTES FUNDAMENTALES DE UN MOTOR www.areatecnologia.com
BLOQUE Es la estructura básica del motor y parte más grande del motor. contiene los cilindros donde los pistones suben y bajan, conductos por donde pasa el liquido refrigerante y otros conductos independientes por donde circula el lubricante. Generalmente el bloque esta construido en aleaciones de acero o aluminio. Cilindro= hueco El pistón va por dentro del cilindro
Sirve, entre otras cosas, de cierre a los cilindros por su parte superior. En ella van alojadas, las válvulas de admisión y escape, las bujías (en los OTTO),el árbol de levas y los conductos de admisión de aire y gasolina y de escape. Es la encargada de soportar las explosiones originadas en la cámara de combustión. Está unida firmemente al bloque por tornillos. Entre ambas piezas se coloca una “junta de culata” garantizando así un sellaje entre el bloque y la culata hermético La junta de culata: se utiliza para sellar la unión entre la culata y el bloque. Posee varias perforaciones por las cuales pasan los pistones, los espárragos de sujeción, y los conductos tanto de lubricación como los de refrigeración. Junta de culata CULATA Con el nombre de culata se conoce a la parte superior del motor.
CARTER Es la parte donde se deposita el aceite para lubricar todas las partes del motor. Normalmente esto lo hace de dos formas: 1ª) Golpeando el propio cigüeñal en su giro sobre el aceite, lubricando en forma de salpicadura. 2ª) Mediante la bomba de aceite. Esta bomba coge el aceite del carter y lo envía a las zonas a refrigerar a través de los conductos en un ciclo cerrado.
El filtro de aceite recoge cualquier impureza que pueda contener el aceite.
EL CICLO DE 4 TIEMPOS 4ª) Escape: al subir el pistón por inercia manda los gases de la explosión al exterior (por el tubo de escape) 1º) Admisión: entra la mezcla de gasolina y aire. Baja el pistón 2º) Compresión-ignición: se comprime la mezcla al subir el pistón. Explota por la chispa de una bujía (los de gasolina) o por comprimirlo mucho (diesel) 3º) Expansión: la explosión hace bajar fuertemente el pistón, produciendo trabajo.
Motores con cilindros: 1- En línea 2- En V 3- Opuestos Este tipo se llama en Estrella LOS 4 TIEMPOS DIFERENTES FORMA DE COLOCAR LOS CILINDROS EN EL MOTOR
El pistón sube y baja por los cilindros y se trata de un émbolo que se ajusta al interior de las paredes del cilindro mediante aros flexibles llamados segmentos. Los pistones se colocan en el interior del cilindro. A través de la articulación de biela y cigüeñal, su movimiento alternativo se transforma en rotativo en EL CIGUEÑAL. Pistones y segmentos Biela El movimiento rectilíneo del pistón se convierte En giratorio en el cigüeñal Cigüeñal Pistón
Los cilindros son los huecos por donde se desplazan los pistones, en su recorrido. La capacidad (volumen) útil de los cilindros es lo que se llama la Cilindrada del motor, y suele expresarse en centímetros cúbicos (cm3). Volumen en cm3=cilindrada cilindro
¿Quién hace la mezcla de gasolina y aire? EL CARBURADO. Este componente Mezcla la gasolina y el aire en una proporción aproximada de 1:10000 1 parte de gasolina por 10.000 de aire. Encima del carburador va el filtro del aire, elemento que sirve para que el aire que va a entrar en el carburador (y posteriormente al cilindro) no lleve impurezas Filtro de aire Carburador
La bomba de la gasolina envía la gasolina del depósito al carburador, o a los inyectores al presionar el pedal del acelerador. Los motores de inyección no usan el carburador. Inyectan (pulverizan) la gasolina dentro del cilindro mediante unos inyectores electrónicos, de tal forma que solo se inyecta la cantidad justa de gasolina que se necesita, logrando así un menor consumo de combustible. Bomba de gasolina Inyectores
Un árbol de levas es un mecanismo formado por un eje en el que se colocan distintas levas. Las levas presionan las válvulas para que se abran o cierren, dependiendo del tiempo del motor en que se encuentren, en el momento oportuno. Árbol de levas Presión de la leva sobre la válvula. Levas Los muelles suelen mantener cerradas las válvulas. Cuando aprieta la leva la válvula se abre
El Distribuidor o Delco: Manda tensión a la bujía que tiene que saltar la chispa en ella en ese momento (distribuye la chispa entre las 4 bujías) Sistema de encendido Distribuidor La bujía produce la chispa para Que explote la mezcla en el cilindro en el tiempo de ignición
Otro componente eléctrico importante es el Motor de arranque: motor eléctrico que mueve los pistones para que pueda iniciarse el arranque del motor (en el arranque). Este motor coge la energía eléctrica de la batería y solo se utiliza en el arranque del motor
Refrigeración por agua. En este caso el aire refrigera el agua. Por un lado entra aire por la parte delantera cuando el vehiculo está en marcha, y por otro lado el ventilador lo refrigera siempre (incluso parado el coche). Esta refrigeración es un complemento de la lubricación con aceite Refrigera las camisas de los cilindros
www.areatecnologia.com
¿QUIERES APRENDER MÁS TECNOLOGIA? VISITA NUESTRA WEB www.areatecnologia.com
martes, 30 de noviembre de 2010
partes del motor
En este video te muestra las partes que tiene un motor
y
tambien te dice para que funciona cadaparte
lunes, 29 de noviembre de 2010
viernes, 26 de noviembre de 2010
¿como se monta un motor de 4 Tiempos?
A continuacion os mostraré como se monta un motor de 4 tienposhttp://www.youtube.com/watch?v=i32Q8nwsIWU&feature=player_embedded
